BỘ GIÁ THÍ NGHIỆM – THIẾT BỊ QUAN TRỌNG HỖ TRỢ THỰC HÀNH THÍ NGHIỆM

Bộ giá thí nghiệm là một dụng cụ quan trọng trong phòng thí nghiệm Hóa học, Sinh học và Vật lý. Thiết bị này dùng để cố định và giữ các dụng cụ (ống nghiệm, burret, phễu, nhiệt kế, bình tam giác…) trong quá trình làm thí nghiệm, giúp thao tác chính xác và đảm bảo an toàn

Trong môi trường giáo dục hiện đại, bộ giá thí nghiệm là một thiết bị rất cần thiết trong tiết thực hành, các bài thí nghiệm: phân tích ánh sáng tắng bằng lăng kính, thí nghiệm đo áp lực, thí nghiệm khúc xạ phản xạ toàn phần,… nhằm giúp cho quá trình thực hành, thí nghiệm được diễn ra an toàn và chính xác hỗ trợ giáo viên có thể minh họa bài học trực quan hơn giúp các em học sinh dễ quan sát hiện tượng xảy ra của thí nghiệm từ đó hiểu bài nhanh hơn

THÔNG SỐ KỸ THUẬT

Bộ giá thí nghiệm có nhiều loại tùy theo mục đích sử dụng khác nhau trong các môn học

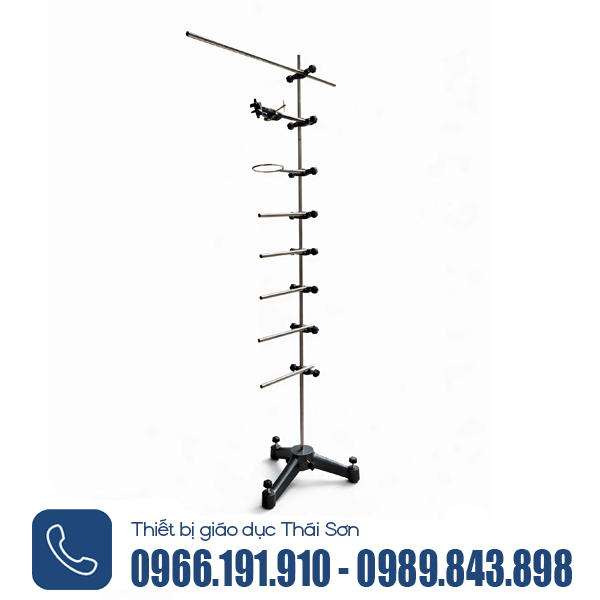

1. Môn khoa học tự nhiên cấp THCS

• Chân đế bằng kim loại, sơn tĩnh điện màu tối, khối lượng khoảng 2,5 kg, bền chắc, ổn định, đường kính lỗ 10mm và vít M6 thẳng góc với lỗ để giữ trục đường kính 10mm, có hệ vít chỉnh cân bằng.
• Thanh trụ bằng inox, Ф10mm gồm 3 loại: loại dài 500mm và 1000mm; loại dài 360mm, một đầu vê tròn, đầu kia có ren M5 dài 15mm, có êcu hãm; loại dài 200mm, 2 đầu về tròn: 5 cái;
• 10 khớp nối bằng nhôm đúc, (43x20x18)mm, có vít hãm, tay vặn bằng nhựa;
• 1 tay kẹp nhôm làm bằng nhôm định hình, cán F10mm dài 125mm, phần kẹp uốn thành 2 hình cong;
• 1 vòng nung có đường kính 77mm bằng inox F5mm, tay cầm dài 97mm bằng inox F9,7mm

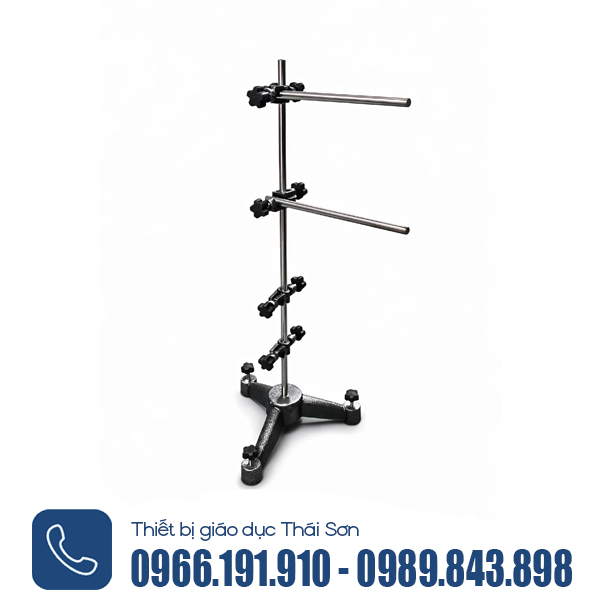

2. Môn Vật lý cấp THPT

• 01 đế 3 chân hình sao bằng kim loại, khoảng 2,5 kg, bền, chắc, ổn định, có lỗ Ø10mm và vít M6 thẳng góc với lỗ để giữ trục Ø 10mm, có các vít chỉnh thăng bằng, sơn màu tối;
• 01 trụ inox đặc Ø l0mm, dài 495mm, một đầu ren M6 x12mm, có tai hồng M6;
• 02 trụ inox đặc Ø8mm dài 150mm, vê tròn mặt cắt;
• 04 khớp đa năng bằng nhôm đúc có kích thước (43x20x18)mm, hai miệng khoá thẳng góc với nhau, siết bằng hai vít M6 có tay vặn bằng nhựa

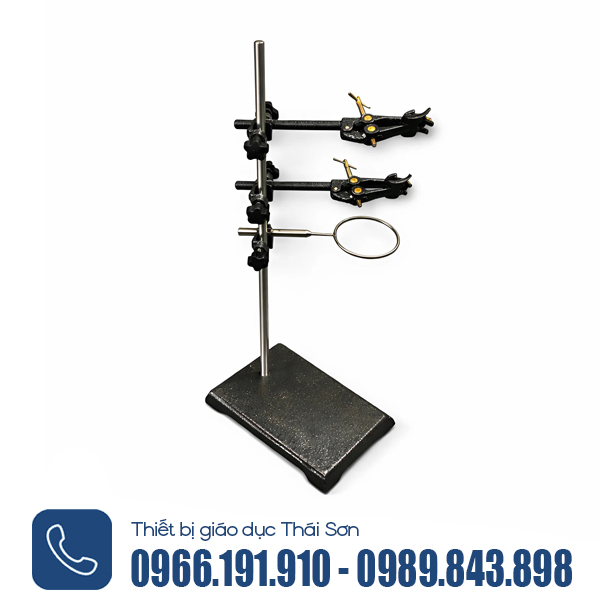

3. Môn Hóa học cấp THPT

• 01 đế bằng kim loại (sơn tĩnh điện) hình chữ nhật kích thước (190x135x20)mm trọng lượng 850g đến 1000g có lỗ ren M8.
• 01 cọc hình trụ inox đặc đường kính l0mm cao 500mm một đầu bo tròn, một đầu ren M8 dài 13mm.
• 03 khớp nối bằng nhôm đúc áp lực 2 đầu có ren M6, hai vít hãm M6 bằng kim loại có núm bằng nhựa HI.
• 02 kẹp ống nghiệm bằng nhôm đúc áp lực, tổng chiều dài 200mm, phần tay đường kính 10mm dài 120mm, có vít và ecu mở kẹp bằng thép M6.
• 01 vòng kiềng bằng inox, gồm : một vòng tròn đường kính 80mm uốn thanh inox đường kính 5mm, một thanh trụ đường kính l0mm dài l00mm hàn chặt với nhau
• 03 cảo, 02 cặp càng cua có lò xo, 01 vòng đốt

MỘT SỐ ỨNG DỤNG CỦA BỘ GIÁ THÍ NGHIỆM TRONG TRƯỜNG HỌC

1. Cố định dụng cụ thí nghiệm

• Giữ ống nghiệm khi đun nóng
• Cố định burret, bình tam giác, cốc thủy tinh trong thí nghiệm
• Đỡ phễu khi lọc dung dịch

2. Hỗ trợ gia nhiệt an toàn

• Kết hợp với vòng nung và lưới tản nhiệt để đỡ cốc, bình khi đun bằng đèn cồn hoặc bếp điện
• Tránh làm đổ vỡ đồ dùng khi thí nghiệm

3. Linh hoạt trong bố trí các bài thí nghiệm

• Nhờ các khớp nối và thanh trụ thay đổi chiều cao, góc độ, bộ giá thí nghiệm có thể điều chỉnh phù hợp nhiều dạng bài thực hành khác nhau
• Dùng để lắp các bộ thí nghiệm điều chế và thu khí
• Cố định ống dẫn, bình phản ứng trong các thí nghiệm tạo khí, phản ứng hóa học

4. Rèn kỹ năng thực hành

• Giúp học sinh thao tác đúng kỹ thuật.
• Tăng tính trực quan và hiểu rõ bản chất thí nghiệm
• Góp phần nâng cao ý thức an toàn cho học sinh

KẾT LUẬN

Bộ giá thí nghiệm là thiết bị có vai trò quan trọng trong các bài thực hành khối tự nhiên. Việc trang bị một bộ giá thí nghiệm chắc chắn, linh hoạt và an toàn là vô cùng cần thiết trong các phòng thực hành. Tùy theo mục đích sử dụng bạn có thể lựa chọn bộ giá phù hợp để giúp cho bài giảng đạt hiệu quả cao nhất cũng như tránh lãng phí vật tư trang bị cho nhà trường.
