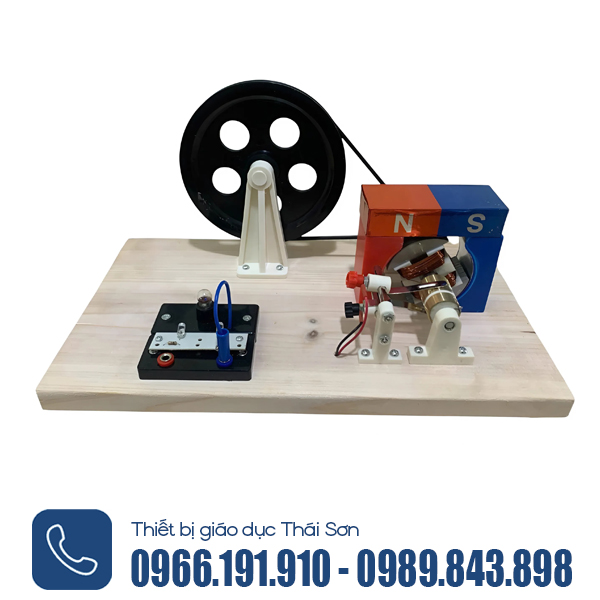

Tên sản phẩm: Bộ thí nghiệm về dòng điện xoay chiều

Bộ thí nghiệm dòng điện xoay chiều là một thiết bị giáo dục chuyên dụng, được thiết kế nhằm hỗ trợ giảng dạy và học tập môn Khoa học tự nhiên trong các trường học. Nó được thiết kế để mô phỏng nguyên lý cảm ứng điện từ – cơ sở hình thành dòng điện xoay chiều trong thực tế giúp các em học sinh có một cái nhìn trực quan nhất.

Mô tả sản phẩm:

1. Cụm nam châm và rôto

• Nam châm vĩnh cửu:
  Được đặt trong hộp nhựa kích thước (98 x 41 x 22) mm, bên ngoài sơn hai màu đỏ và xanh tượng trưng cho 2 cực Bắc – Nam.

• Rôto:
  Là khối thép có đường kính Φ65 mm, dài 34 mm, gắn cố định lên trục quay thép Φ10 mm.

• Trục quay:

  • Một đầu trục gắn puly nhỏ bằng nhựa, đường kính ngoài 22 mm.

  • Đầu còn lại gắn cổ góp hoặc vành khuyên bằng đồng (22 x 30 mm) để lấy điện ra.

• Bộ tiếp xúc (than quét):
  Hai thanh kim loại đàn hồi, có giắc cắm chữ U, tiếp xúc với vành khuyên để lấy điện áp xoay chiều hoặc chỉnh lưu ra một chiều.

• Giá đỡ trục:
  Bằng nhựa, cố định chắc chắn với đế gỗ thông qua bulong và đai ốc.

2. Bộ truyền động cơ học

• Tay quay và puly lớn:
  Làm từ nhựa PS-HI, đường kính 148 mm, dày 11 mm, mặt phẳng, không cong vênh.

• Dây truyền động:
  Dạng dây đai cao su, bản rộng 4 mm, đường kính ~150 mm, truyền lực từ tay quay đến puly nhỏ.

3. Đế và hệ thống gắn

• Đế máy:
  Bằng gỗ ghép tự nhiên, kích thước (350 x 200 x 18) mm.

• Chống rung:
  Gắn 4 chân cao su ở bốn góc, cao 8 mm, chống trượt và rung khi hoạt động.

4. Hệ thống mạch và đầu ra

• Mạch LED và đầu nối:

  • Một bảng mạch nhựa kích thước (24 x 62 mm), gắn:

    • 2 đèn LED: Xanh và đỏ (hiển thị chiều dòng điện hoặc hiệu ứng cảm ứng).

    • 2 giắc Φ4 mm bằng kim loại

• Bóng đèn hiển thị:

  • Gắn trên bản nhựa riêng, kèm đui đèn loại 2,5V, dây nối ra từ mạch chính.

  • Dùng để quan sát điện áp tạo ra trực tiếp qua độ sáng.

Thông số kỹ thuật
